Trochę modyfikacji FT-847

 W obecnej chwili FT-847 jest moim podstawowym radiem na pasmo 6m i w zawodach na 2m, nie za prędko się to zmieni więc postanowiłem wykonać troszkę modyfikacji które uznałem za słuszne:

- QSO MS potrafi nieraz i trwać godzinę a FT-847 ma przedmuch przez całe radio włącznie z kwarcem od LO i potrafiło w czasie jednej łączności odjechać nawet i 400Hz. Można zastosować grzejnik kwarcu QH40A lub na początek obudować kwarc Styrodurem. Najprościej go zdobyć kupując podkład pod panele lub w firmach reklamowych.

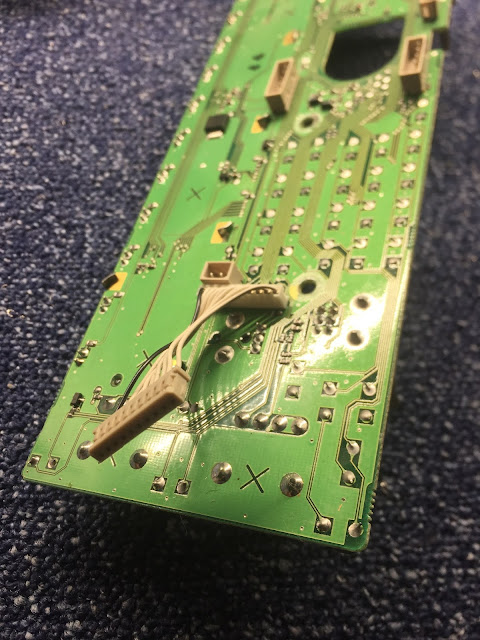

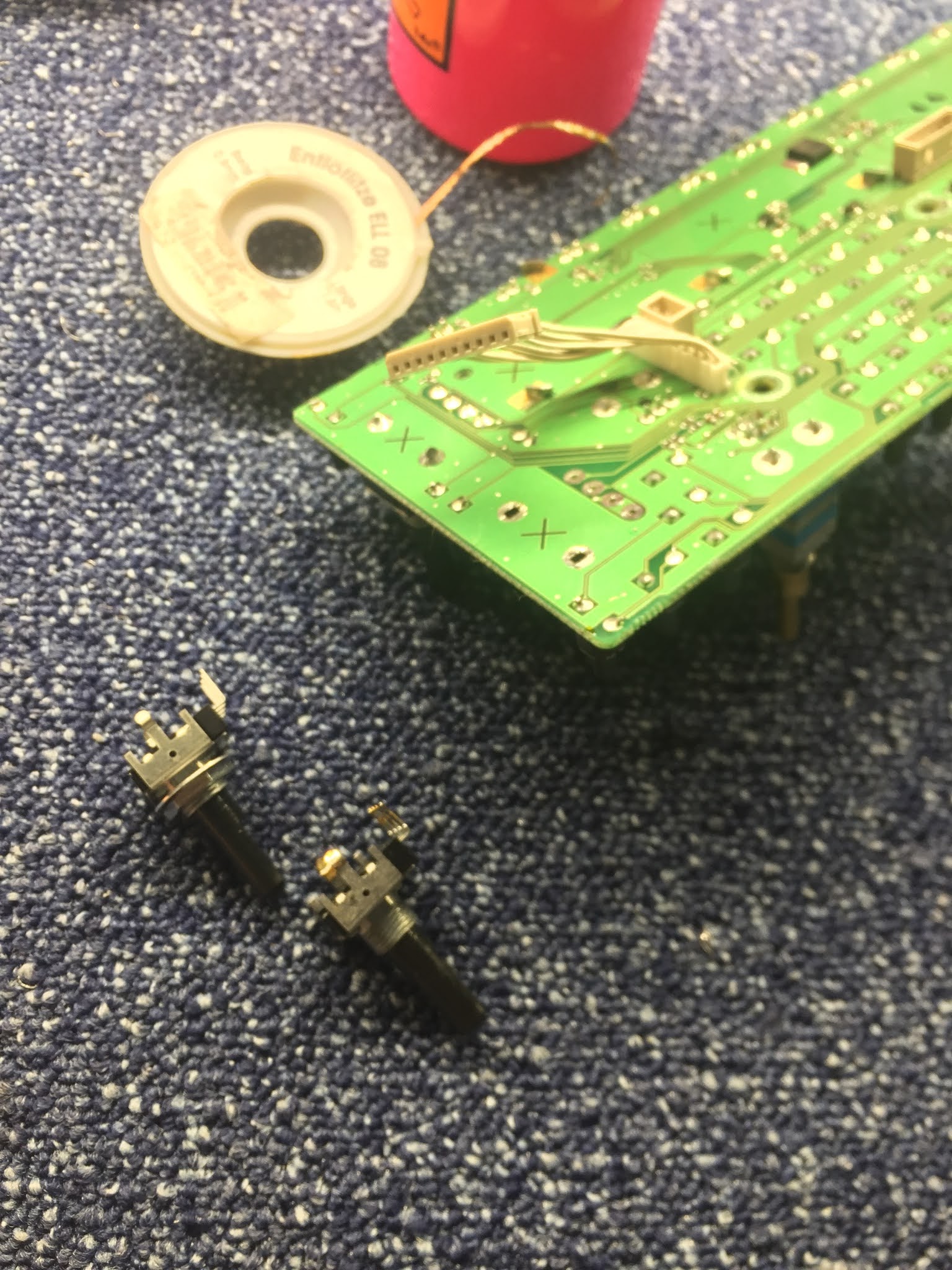

- Wymiana enkodera MEM/VFO CH, ze starości przeskakiwał/gubił impulsy. Nie szukajcie po zagranicznych serwisach aukcyjnych itp. W firmie Con-Spark z Gdyni sprowadzili mi bezpośrednio od producenta za 25zł w ciągu kilku tygodni.

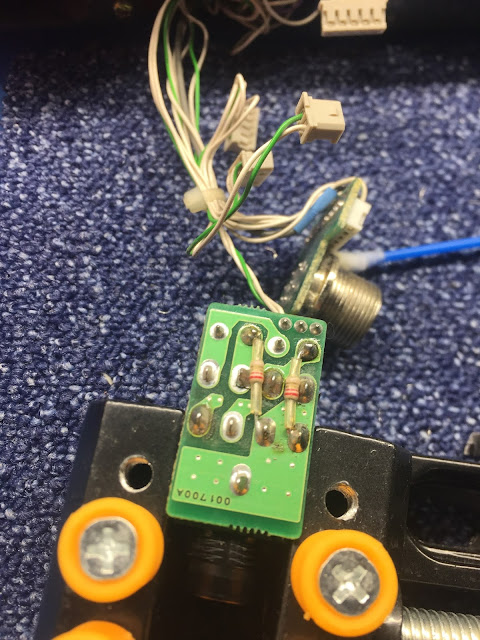

- Mały poziom m.cz w słuchawkach, podmieniłem rezystory 100R na 47R/2W

- Poprawa układu ALC likwidująca "piki" mocy opis na stronie  OK2KKW

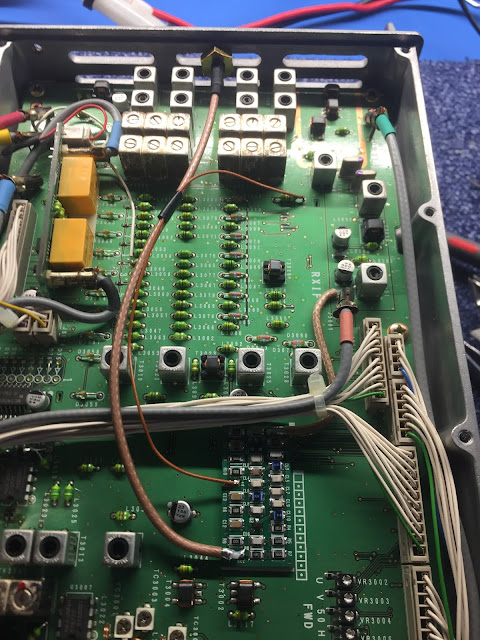

- Dodanie Panadaptera, wstawiłem płytkę  którą zaprojektował Jacek SP1CNV link oraz miejsce podłączenia link

Podstawka ochronna do FT-817

Potrzebowałem podstawki do FT-817 które z reguły jest używane w terenie, jest dużo ofert w internecie jednak tylko jedna spełniała moje oczekiwania 817 escort firmy Portable Zero. Minus to cena 72$. Rozrysowałem wymiary, znajomy przerysował do pliku DXF i poprzez Allegro zamówiłem usługę cięcia laserowego w aluminium 4 mm. Cały koszt z przesyłką kurierską wyszło równiutkie 50 zł.

Nowa antena EF0213M

Z czasem apetyt rośnie w miarę jedzenia i pomimo, że byłem bardzo zadowolony z EF0210LT zrobiłem nową antenę EF0213M również projektu Popa YU7EF. Antena dłuższa o dwa metry od poprzedniej i konstrukcja musiała być masywniejsza.
Boom wykonany z profilu 30x30x2 mm, reflektor oraz directory z rurki 8x1 mm, dipol 10 mm. Antena oczywiście z dipolem pętlowym oraz z elementami izolowanymi od boom-u, jako izolatory zastosowałem oprawki do LED 8 mm. Symetryzator z UT250, w puszce gdzie się spotyka z gniazdem N oraz końcówkami dipola zabezpieczyłem lakierem "Plastic 70" oraz uszczelniaczem  dekarskim. Poniżej kilka fotek oraz pomiary wykonane AA-170.

Wzorzec częstotliwości VE2ZAZ

Rok temu na 16 Bydgoskim Spotkaniu Mikrofalowym Michał SP2IQW dysponował płytkami do układu wzorca częstotliwości VE2ZAZ. Oczywiście układ bazowy przerobiony pod współczesne tanio dostępne elementy oraz wszystko ładnie się zminiaturyzowało. Dodatkowo jest do tego dystrybucja z czterema izolowanymi wyjściami. Ja ze swojej strony zmontowałem, uruchomiłem i zabudowałem :) Wzorzec współpracuje z programem "MonTrol" jak i np. " Trimble Studio" .

Yagi EF0210LT

W sezonie letnim przyszedł czas na wymianę rotora a przy okazji zmianę anteny.

Wybór padł na cieszącą się dobrą opinią konstrukcję Popa YU7EF a konkretnie  http://www.yu7ef.com/ef0210lt.htm . Zdecydowałem się na wersję full wypas tzn. elementy przez środek boom-u, izolowane, dipol pętlowy, symetryzator z UT250.

Reflektor i direktory wykonane z drutu do spawania TIG, AlMg5 fi 4 mm np. link. Jako izolatory wykorzystałem kołki tapicerskie samochodowe Romix nr 10918, elementy wchodzą "ciasno" nie trzeba nic dorabiać, przerabiać czy kleić. Z początku myślałem, że może być problem z odpornością na wiatr i wredne ptaszyska ale drut jest sztywny a i ptaki nie siadają bo cienki :)

Dipol pętlowy obliczyłem przy pomocy Yagi Calculator VK5DJ. Wyginałem giętarką do rur miedzianych, ważne żeby promień gięcia był co najmniej 25 mm wtedy nie ma problemów z "przełamywaniem" rurki aluminiowej no i warto wcześniej trochę potrenować gięcie.

Zrezygnowałem również z gniazda na obudowie dipola, lepiej dać dławicę kablową i około 5 m elastycznego kabla koncentrycznego np. RG-214 a na końcu dopiero gniazdo N montowane na przewód odchodzi nam  niepotrzebne złącza a co za tym i straty.

Wykonałem wcześniej kilka anten wg DK7ZB i konstrukcja YU7EF jest zdecydowanie mniej "szumna" i odporna na zakłócenia miejskie :)

Poniżej kilka fotek :
